Изоляторы опорные внутренней установки (3 - 6 кВ)

Тип Гост Установочные размеры Номинальное напряжение, кВ Минимальная механическая разрушающая сила на изгиб, kH Климатической исполнение Категория размещения Масса, кг
верх низ

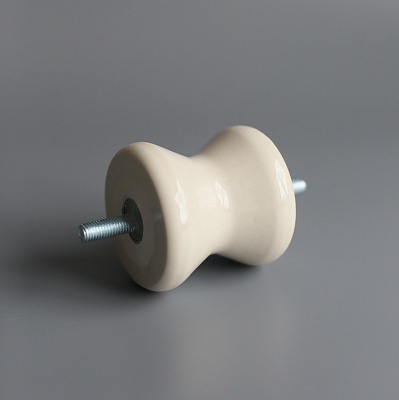

2820 У2 ГОСТ Р 52034-08 болт М10 болт М10 3 2,0 У 2 0,7
2820 У2 неармированный ГОСТ 5862-79 3 2,0 У 2 0,6

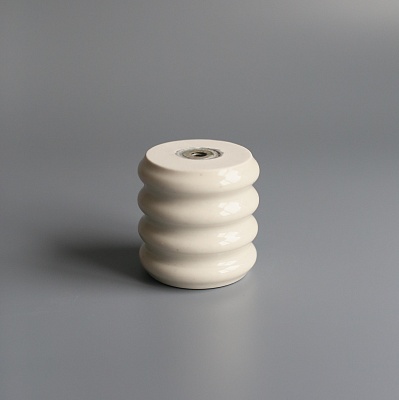

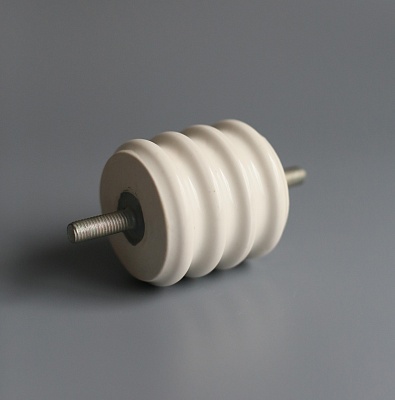

СА-3/6 У3 ГОСТ Р 52034-08 болт М10 болт М10 6 2,0 У 3 0,56

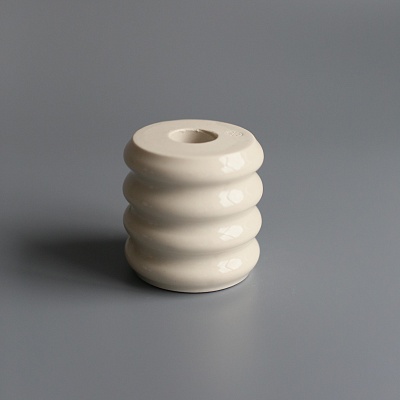

СА-3/6 У3 неармированный ГОСТ 5862-79 6 2,0 У 3 0,50

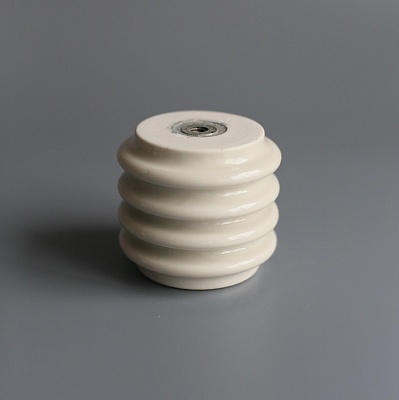

ИОР-6-2,5 УЗ ГОСТ Р 52034-08 отв. М10 отв. М10 6 2,5 У 3 0,7

Опорные изоляторы 3 кВ выполняются в виде устройства изоляции плоскости крепления и электрических аппаратов, распределительных устройств и токоведущих участков сети. Опорные изоляторы выпускаются в форме цилиндра или конусовидной фигуры, через их внутреннюю часть проходит токопроводящий металлический стержень прямоугольного или круглого сечения. Изделия этого типа могут быть рассчитаны на уровень напряжения 3-6 кВ. В зависимости от требуемой прочности на изгиб изоляторы могут иметь различный диаметр. Для крепления изолятора устройства оснащаются арматурой из алюминевого сплава или оцинкованным болтом.

Внутренние опорные изоляторы используются в качестве конструктивных элементов в щитовом оборудовании и разъединителях, а также применятся для вывода приводов высокого напряжения из баков трансформаторов, воздушных и масляных выключателей, изоляции проходящих через стены зданий проводов и в других электротехнических решениях.

Купить изолятор опорный СА 3

Для грамотного выбора изоляторов для внутренней установки требуется обратить особое внимание на параметры номинального напряжения сети на участке цепи, где будет производиться монтаж устройства. Также важную роль играет соответствие эксплуатационных параметров изделия номинальным механическим и температурным нагрузкам.

Изолятор опорный 2820 и других серий должен удовлетворять следующие требования ГОСТ:

  • высокая степень устойчивости к механическим, климатическим и температурным воздействиям;
  • устойчивость к ультрафиолетовым лучам;
  • низкая токопроводимость в случае намокания или загрязнения;
  • оптимальная сопротивляемость воздействию электродуги;
  • низкая реакция на неравномерное электромагнитное поле.

Вы всегда можете заказать внутренние опорные изоляторы в АО «Андреапольский фарфоровый завод». Это предприятие с многолетней историей, которое специализируется на производстве изоляторов неизменно высокого качества с безукоризненными характеристиками. Наши изделия успешно прошли опытные испытания и по своим свойствам полностью удовлетворяют государственным стандартам качества.
