Изоляторы опорные внутренней установки 10 кВ
| Тип | Гост | Установочные размеры, мм | Номинальное напряжение, кВ | Минимальная механическая разрушающая сила на изгиб, kH | Вариант исполнения | Климатической исполнение | Категория размещения | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|
| верх | низ | ||||||||

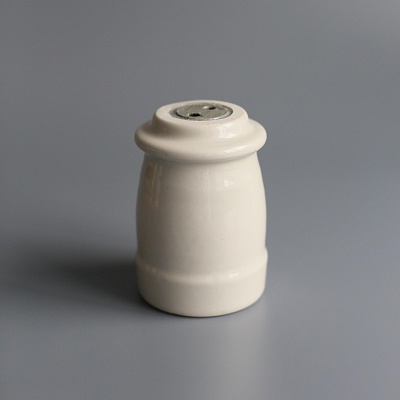

| ИО-10-3,75 УЗ | ГОСТ Р 52034-08 | болт М8 | болт М10 | 10 | 3,75 | У | 3 | 1,2 | |

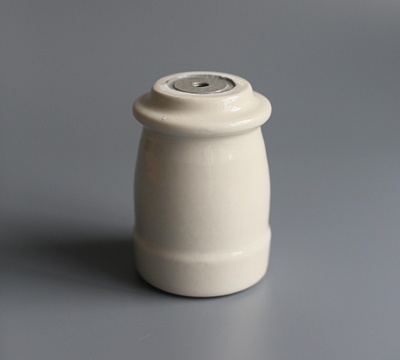

| ИО-10-3,75 I УЗ | ГОСТ Р 52034-08 | отв. М10 | отв. М12 | 10 | 3,75 | I | У | 3 | 1,2 |
| ИО-10-3,75 II УЗ | ГОСТ Р 52034-08 | 2 отв. М8 | отв. М12 | 10 | 3,75 | II | У | 3 | 1,2 |

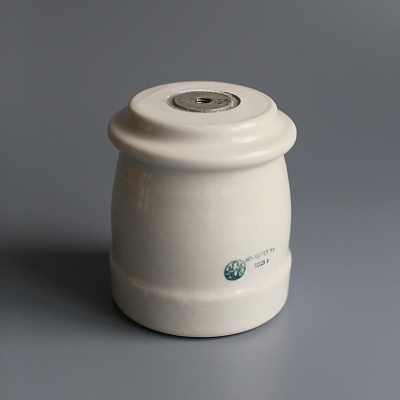

| ИО-10-3,75 I УЗ | ГОСТ Р 52034-08 | отв. М10 | отв. М16 | 10 | 7,5 | I | У | 3 | 1,9 |

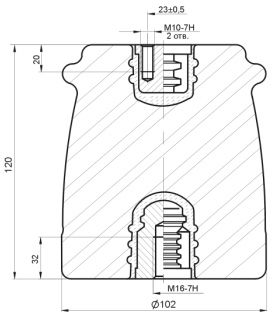

| ИО-10-3,75 II УЗ | ГОСТ Р 52034-08 | 2 отв. М10 | отв. М16 | 10 | 7,5 | II | У | 3 | 1,9 |
| Тип | Гост | Установочные размеры, мм | Номинальное напряжение, кВ | Минимальная механическая разрушающая сила на изгиб, kH | Климатической исполнение | Категория размещения | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| верх | низ | |||||||

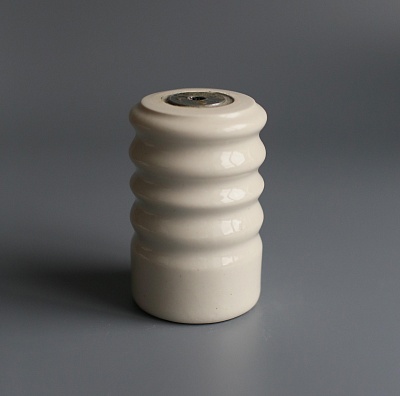

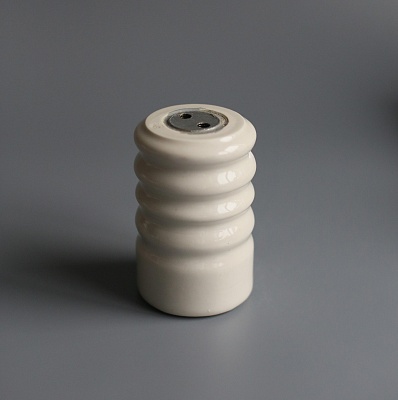

| ИОР-10-3,75 УХЛ2 | ГОСТ Р 52034-08 | 2 отв. М8 | отв. М12 | 10 | 3,75 | УХЛ | 2 | 1,5 |

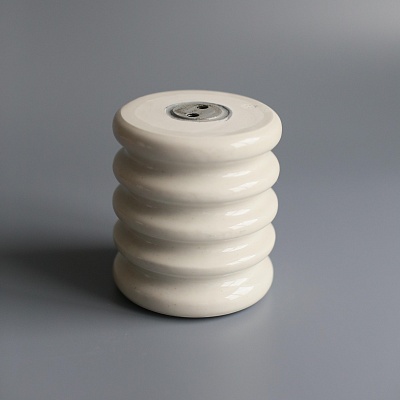

| И-4-80 УХЛ3 | ГОСТ Р 52034-08 | 2 отв. М8 | отв. М12 | 10 | 4 | УХЛ | 3 | 2,2 |

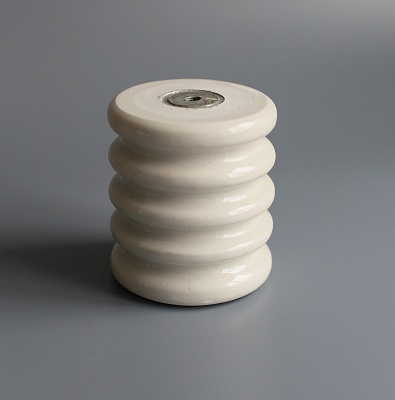

| И-10-4 УХЛ3 | ГОСТ Р 52034-08 | 2 отв. М8 | отв. М12 | 10 | 4 | УХЛ | 3 | 1,2 |

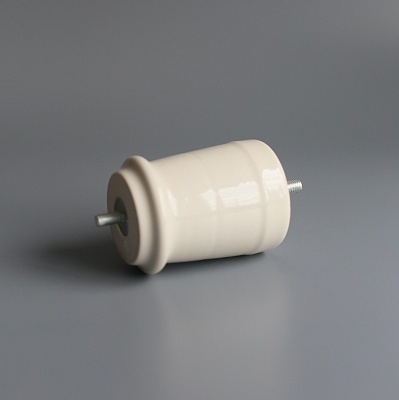

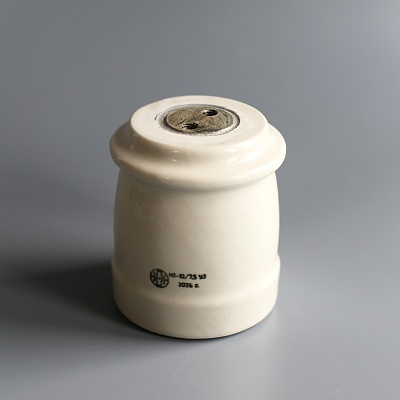

Опорные изоляторы 10 кВ
Для опорных изоляторов на 10 кВ Основным изолирующим материалом является фарфор.
Опорные изоляторы используются для крепления шин и токопроводов открытых и закрытых распределительных устройств и аппаратов.
