Изоляторы проходные

Проходные изоляторы представляют собой специальные устройства, которые используются с целью изоляции и крепления токоведущих частей распределительных устройств закрытого типа электрических станций и подстанций, а также комплектных распределительных устройств напряжением до 10 кВ и частотой 50 Гц. Кроме того, они устанавливаются и в закрытых токопроводах. Изоляторы такого типа рассчитаны на эксплуатацию в условиях диапазона температур от -45?C до +40?С, при соблюдении высоты установки до 1000 м над уровнем моря.

Изолятор проходной 10 кВ для внутренней установки находит широкое применение для вывода приводов высокого напряжения из баков масляных и воздушных выключателей и трансформаторов, изоляции проходящих через стены зданий проводов. Такие устройства выпускаются в виде  фарфоровой детали с проходящим через внутреннюю часть токопроводящим металлическим стержнем круглого или прямоугольного сечения.

Проходные изоляторы для внешне-внутренней установки отличаются наличием особых «крыльев», которые обеспечивают их защиту от дождя. Устройства такого типа предназначены для изоляции и соединения токоведущих элементов распределительных устройств закрытого и открытого типа, а также с линиями электропередачи.

Проходные изоляторы 10 кВ от производителя

Надежность и бесперебойность работы линий электропередачи и всего комплекса оборудования, такого как трансформаторы, генераторы, коммутационные устройства, и т.д., в значительной мере определяется выбором устройств изоляции. Особенно важным является грамотный выбор типа изоляторов, которые в дальнейшем будут применяться на проектируемой линии электропередач.

Продажа проходных изоляторов осуществляется на чрезвычайно выгодных условиях в ОАО «Андреапольский фарфоровый завод». Изделия нашего производства успешно прошли опытные испытания и по своим свойствам полностью соответствуют государственным стандартам качества. Стоимость изоляторов является вполне разумной и оправдывается такими несомненными преимуществами изделий, как:

  • современные технологии производства и применение высококачественных материалов;
  • достойные эксплуатационные свойства;
  • высокая степень надежности и долговечность.
Тип Номинальное напряжение, кВ Масса, кг

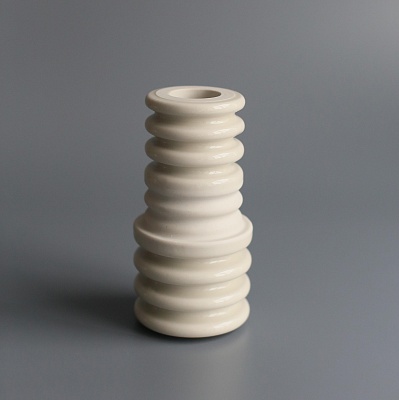

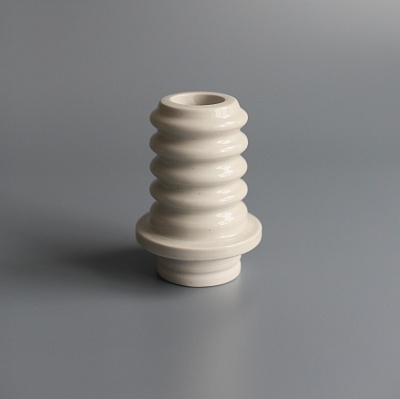

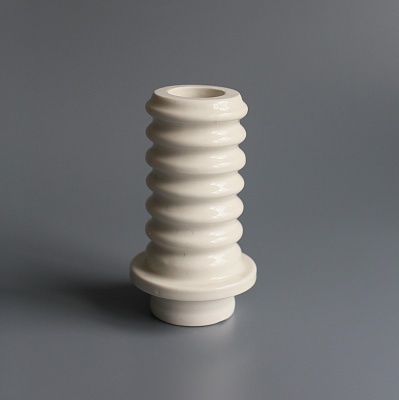

ИП-6 6 0,6
ИП-10 10 0,75
Тип ГОСТ Класс напряжение, кВ Номинальное напряжение, кВ Длинна пути утечки, см Минимальное разрушительное усилия на изгиб, kH Климатическое исполнение Категория размещения Масса, кг

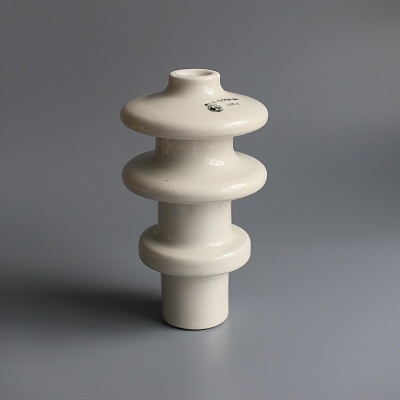

ИПТ-6-10/250А УХЛ1 5862-79 6-10 250 20 4 УХЛ 1 2,3

Керамические проходные изоляторы предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи переменного тока напряжением до 10 кВ включительно, частотой 50 Гц, а также для закрытых токопроводов.

Изоляторы соответствуют ГОСТ 5862-79
