С 1 марта повышение цен на изоляторы!

Изоляторы опорные для установки под навесом (10 кВ)

Тип Гост Установочные размеры, мм Номинальное напряжение, кВ Минимальная механическая разрушающая сила на изгиб, kH Вариант исполнения Климатической исполнение Категория размещения Масса, кг
верх низ
ИОР-10-7,5 I УХЛ2 ГОСТ Р 52034-08 отв. М10 отв. М16 10 7,5 I УХЛ 2 2,4
ИОР-10-7,5 II УХЛ2 ГОСТ Р 52034-08 2 отв. М10 отв. М16 10 7,5 II УХЛ 2 2,4
ИОР-10-7,5 III УХЛ2 ГОСТ Р 52034-08 2 отв. М8 отв.М16 2 отв. М8 отв.М16 10 7,5 III УХЛ 2 2,4

Токоведущие части электрических установок и отдельных устройств требуют обязательной изоляции от земли и друг от друга. Для обеспечения надежного изолирования и крепления токоведущих деталей применяются специальные изделия – станционные, аппаратные и линейные изоляторы. Эти изделия используются для крепления и изоляции шин в токоведущих частях аппаратов, устройствах электрических станций и подстанций. Станционные и аппаратные изоляторы подразделяются на проходные и опорные.

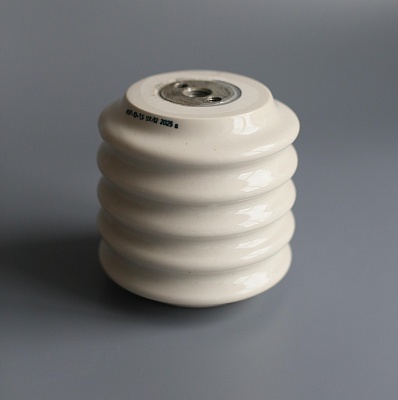

Изоляторы опорные 10 кВ керамический представляют собой устройство изоляции плоскости крепления и электрических аппаратов, распределительных устройств и токоведущих участков сети. Опорные фарфоровые изоляторы выпускаются  в форме цилиндра или конусовидной фигуры с внутренней вставкой в виде арматуры с резьбой.

Такие изделия могут быть предназначены для внутреннего или наружного монтажа. Изоляторы для наружной установки под навесом обладают более развитой поверхностью, за счет чего увеличивается микроразрядное напряжение. Таким образом, обеспечивается надежность работы изоляторов под дождем, при ультрафиолетовом излучении, перепадах температур или в состоянии загрязнения.

Купить изоляторы опорные 10 кВ ИОР 10 7.5

Изоляторы опорные 10 кв находят широкое применение для комплектации силовых шкафов, предохранителей, разъединителей электроустановок, выключателей, а также изоляции шин. При выборе изделий для установки под навесом  необходимо заранее определить номинальное напряжение на участке цепи, а также обратить особое внимание на климатические условия в конкретном регионе.

По ГОСТ опорные изоляторы 10кВ должны иметь характеристики, соответствующие следующим требованиям:

  • обеспечивать достаточную электрическую прочность (этот показатель определяется напряженностью электрического поля, при которой материалом изолятора теряются свойства диэлектрика);
  • иметь оптимальную механическую прочность, чтобы при коротком замыкании в цепи была возможность противостоять возникающим между отдельными токоведущими частями динамическим усилиям;
  • сохранять свои свойства даже под влиянием отрицательного воздействия окружающей среды;
  • иметь устойчивую к воздействию электрических разрядов поверхность;
  • обладать достаточной степенью теплостойкости, то есть сохранять электрические свойства при изменении температуры.

Вы всегда можете заказать керамические опорные изоляторы в АО «Андреапольский фарфоровый завод». Это предприятие с многолетней историей, которое специализируется на производстве изоляторов неизменно высокого качества с безукоризненными характеристиками. Наши изделия успешно прошли опытные испытания и по своим свойствам полностью удовлетворяют государственным стандартам качества.
